Tipo divisor óptico del parte movible del divisor de la fibra óptica con los conectores del SC UPC
Descripción de producto
Hay dos tipos de divisores del PLC que es 1xN y 2xN. Divide señales uniformemente ópticas a partir de uno o dos entradas a las salidas múltiples. El divisor se puede actuar en la dirección contraria para combinar señales múltiples en una fibra o dos fibras. La enumeración se marca con etiqueta con la marca permanente en cada salida para facilitar la identificación portuaria.
La ventaja es distribución óptica uniforme, pérdida de inserción baja, pérdida baja de la polarización, pérdida de alto retorno, alta confiabilidad, alta estabilidad, etc. El estilo del conector de fibra óptica tiene FC, el SC y LC.
Parámetro técnico
| Specification modelo | Clasifique el modelo | Tamaño exterior (milímetros) |
| CP-PLC41 (SC) | insertador óptico del 1:4, conector de SC/UPC | 130×100×25 |
| CP-PLC41 (LC) | insertador óptico del 1:4, conector de LC/UPC | 130×100×25 |
| CP-PLC81 (SC) | insertador óptico del 1:8, conector de SC/UPC | 130×100×25 |
| CP-PLC81 (LC) | insertador óptico del 1:8, conector de LC/UPC | 130×100×25 |
| CP-PLC161 (SC) | insertador óptico del 1:16, conector de SC/UPC | 130×100×50 |
| CP-PLC161 (LC) | insertador óptico del 1:16, conector de LC/UPC | 130×100×50 |
| CP-PLC321 (SC) | 1:32, conector óptico del insertador SC/UPC | 267×100×50 |
| CP-PLC321 (LC) | insertador óptico del 1:32, conector de LC/UPC | 267×100×50 |
| CP-PLC641 (LC) | insertador óptico del 1:64, conector de LC/UPC | 267×100×100 |
| CP-PLC641 (SC) | insertador óptico del 1:64, conector de SC/UPC | 267×100×100 |
| CP-PLC1281 (SC) | insertador óptico del 1:128, conector de SC/UPC | 404×100×100 |
características ópticas 2×N del divisor óptico del PLC
| Parámetro | Unidad | Ponga en un índice | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Ancho de banda de trabajo | nanómetro | 1260~1610 | ||||||
| Pérdida de inserción | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Pérdida relacionada de la polarización | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| uniformidad | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Pérdida de vuelta | DB | ≥55 | ||||||
| directividad | DB | ≥55 | ||||||
| temperatura del trabajo/de almacenamiento | ℃ | -40~+85 | ||||||
características ópticas 1×N del divisor óptico del PLC
| Parámetro | Unidad | Ponga en un índice | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Ancho de banda de trabajo | nanómetro | 1260~1610 | ||||||
| Pérdida de inserción | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Pérdida relacionada de la polarización | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| uniformidad | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Pérdida de vuelta | DB | ≥55 | ||||||
| directividad | DB | ≥55 | ||||||
| temperatura del trabajo/de almacenamiento | ℃ | -40~+85 | ||||||

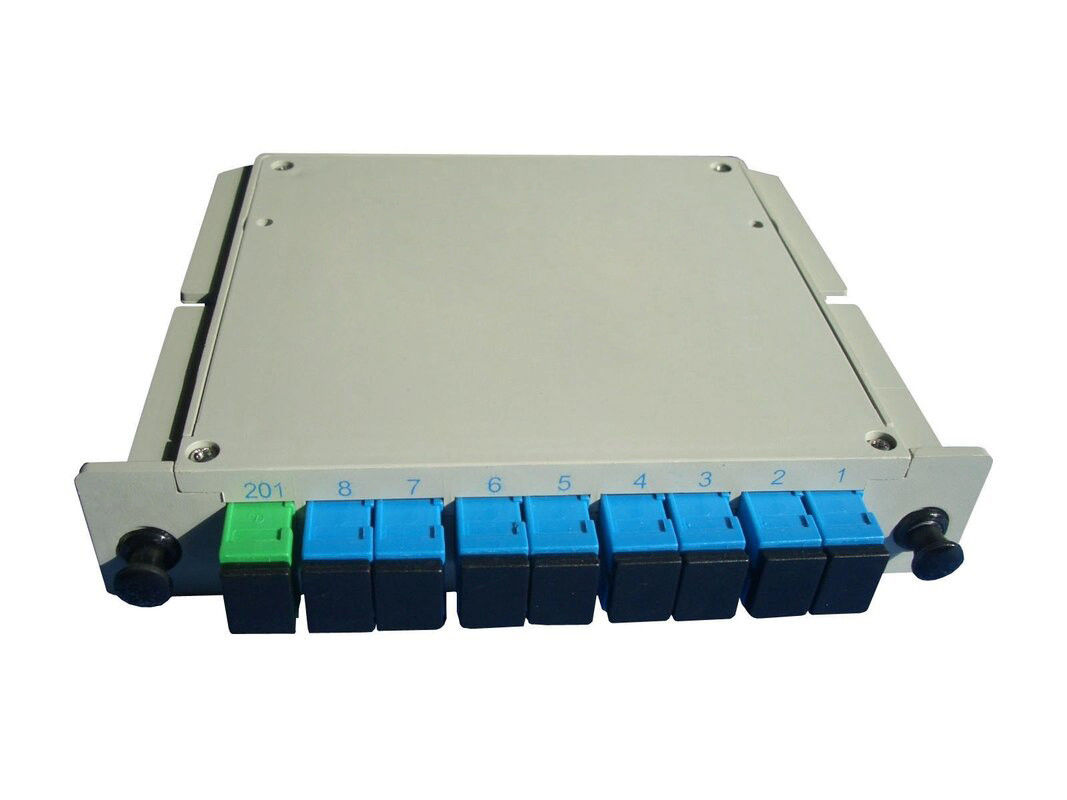

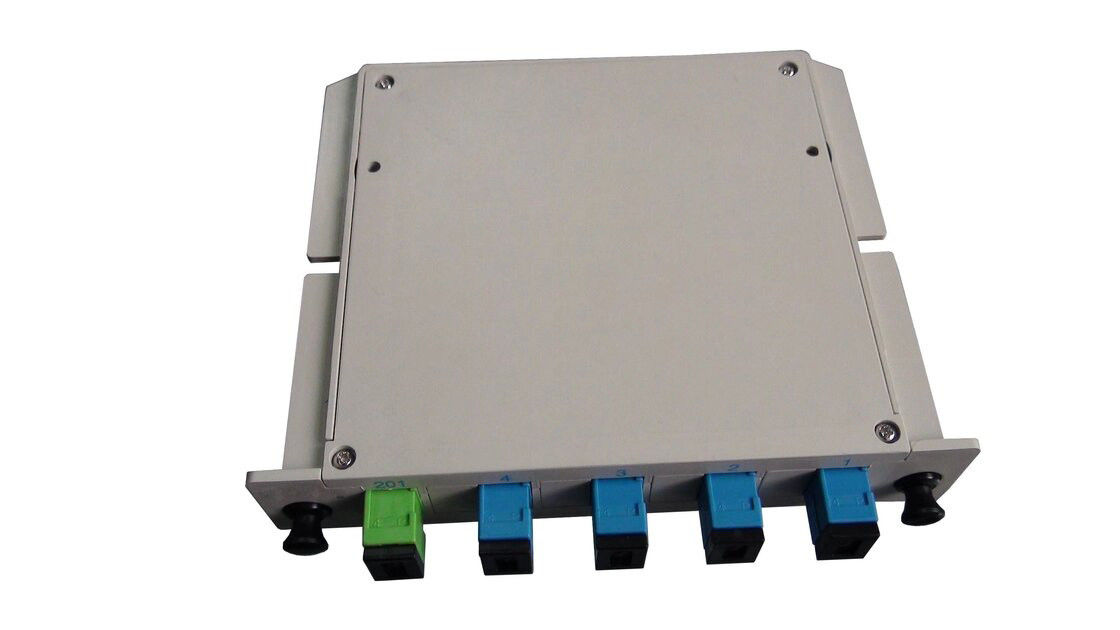

Imagen del producto
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
