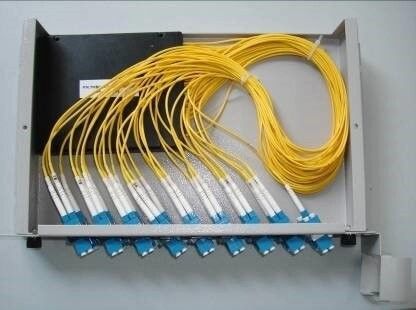

Tipo de marco del divisor de la fibra óptica divisor óptico con los conectores del SC UPC
Descripción de producto
El divisor planar del circuito de la onda luminosa (PLC) es un divisor del poder basado en la placa de base del vidrio de silicona. Hay dos tipos de divisores del PLC que es 1xN y 2xN. Divide señales uniformemente ópticas a partir de uno o dos entradas a las salidas múltiples. El divisor se puede actuar en la dirección contraria para combinar señales múltiples en una fibra o dos fibras. La enumeración se marca con etiqueta con la marca permanente en cada salida para facilitar la identificación portuaria.
Parámetro técnico
| Nombre de producto | Tipo de producto | Tamaño (altura) de la profundidad x de la anchura x milímetro |
| caja 1.5U del divisor del capítulo de 19 pulgadas | PLC321 (SC) | 487×250×65.5 |
| caja 1.5U del divisor del capítulo de 19 pulgadas | PLC321 (FC) | 487×250×65.5 |
| caja 1.5U del divisor del capítulo de 19 pulgadas | PLC321 (LC) | 487×250×65.5 |
características ópticas 2×N del divisor óptico del PLC
| Parámetro | Unidad | Ponga en un índice | ||||||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | ||
| Ancho de banda de trabajo | nanómetro | 1260~1610 | ||||||
| Pérdida de inserción | DB | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| Pérdida relacionada de la polarización | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| uniformidad | DB | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Pérdida de vuelta | DB | ≥55 | ||||||
| directividad | DB | ≥55 | ||||||
| temperatura del trabajo/de almacenamiento | ℃ | -40~+85 | ||||||
características ópticas 1×N del divisor óptico del PLC
| Parámetro | Unidad | Ponga en un índice | ||||||
| 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| Ancho de banda de trabajo | nanómetro | 1260~1610 | ||||||
| Pérdida de inserción | DB | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| Pérdida relacionada de la polarización | DB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| uniformidad | DB | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| Pérdida de vuelta | DB | ≥55 | ||||||
| directividad | DB | ≥55 | ||||||
| temperatura del trabajo/de almacenamiento | ℃ | -40~+85 | ||||||
